--중앙식 난방온도조절과 각방식 난방온도조절의 장점만을 조합한 통합형 난방조절시스템으로 거실이나 안방에
--설치된 메인조절기를 통하여 모든방의 난방을 제어할 수 있으며 또한 각방에 설치된 개별조절기를 통하여 각방의
--난방을 제어 할 수 있습니다. 온도모드 또는 시간모드의 사용으로 난방이 필요한 경우 자동으로 전동볼밸브가
--열리며 보일러가 가동되고 난방이 불필요한 경우에는 자동으로 전동볼밸브가 닫히며 보일러의 가동이 중지하게
--됩니다. 난방이 필요한 방의 전동볼밸브가 열려 집중적으로 난방이 되므로 경제적인 효과가 뛰어납니다.

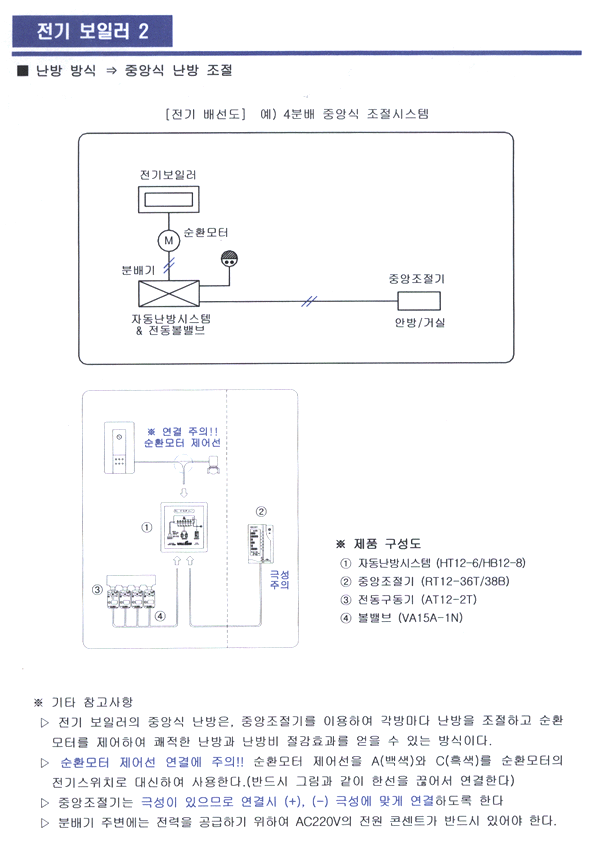

--중앙식 난방 조절 시스템은 거실 또는 안방에 중앙조절기를 설치하여 각방의 쾌적한 난방을 시간으로 제어하는
--방식입니다. 1시간을 주기로 설정가능하며 난방을 동시에 시작하여 전동볼밸브가 열리고, 설정된 시간만큼
--난방후에 자동으로 전동볼밸브가 닫혀 난방을 중지하게 됩니다. 그리고 전동볼밸브가 모두 닫혀 난방이 불필요한
--경우에는 자동으로 보일러의 가동을 중지시키고, 반대로 난방이 필요한 경우에는 자동으로 보일러를 가동시키고
--해당방에 집중적으로 난방을 하게 되므로 경제적인 효과가 뛰어납니다.

--방마다 실내온도조절기를 설치하여 독립적으로 난방 사용이 가능한 편리하고 경제적인 시스템으로, 사용하는
--자가 원하는 온도를 설정해두면 실내의 온도를 감지하여 전동볼밸브를 자동으로 열고 닫게 됩니다. 방안의 온도
--가 설정온도보다 높으면 전동볼밸브를 닫아주고, 설정온도보다 낮으면 전동볼밸브를 열어주게 됩니다. 그리고
--전동볼밸브가 모두 닫혀 난방이 불필요한 경우에는 자동으로 보일러의 가동을 중지시키고, 반대로 난방이 필요한
--경우에는 자동으로 보일러를 가동시키고 해당방에 집중적으로 난방을 하게 되므로 경제적인 효과가 뛰어납니다.

--지역난방, 중앙집중난방 방식은 단독보일러 난방 방식과는 달리 각 세대 외부로부터 난방수가 공급되는데 방마다
--실내온도조절기를 설치하여 각 방별로 실내온도를 조절하는 것이 이상적이지만 경우에 따라서는 부득이 세대별
--로 한 개의 실내온도조절기를 설치하여 난방 온도를 조절하여야 할 경우에 사용된다.

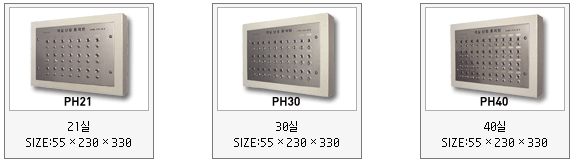

--안내실 또는 프론트에서 객이 입장할 때 또는 객의 입장이 예상되는 시점에 난방통제반의 각 호실별 스위치를
--켜주면 켜져있는 호실에만 난방 밸브가 열려서 난방수가 공급되어 난방 효과를 가져오게 되는데 일정시간이
--경과한 뒤에난방 스위치를 끄게 되면 난방밸브는 닫히게 된다. 따라서 난방에너지를 절감하기 위하여 안내실에서
--난방이 꼭 필요할때만 난방 통제반의 스위치를 켜주면 되고 그렇지 않을 경우에는 끄면된다.

--실내온도조절기의 버턴스위치로 난방과 냉방중에 난방을 선택하여 두면 실내의 온도를 감지하여 설정된 온도
--보다 추우면 밸브를 열어주고 팬을 가동 시키며, 더우면 밸브를 닫아주고 팬의 가동을 정지시키게 된다. 버턴
--스위치를 냉방에 선택하여 두면 동작의 형태는 반대가 된다.
--따라서 공급관에 난방수와 냉방수를 삼방밸브로 절환하여 공급하게 되면 난방과 냉방을 제어할 수 있다.
--전기적인 선로를 확보하면 난방, 냉방과 연계하여 순환모터와 보일러를 자동으로 가동, 정지시킬 수 있게 된다.
--그리고 중앙통제 시스템의 단말 조절장치로 이용할 수 있다.

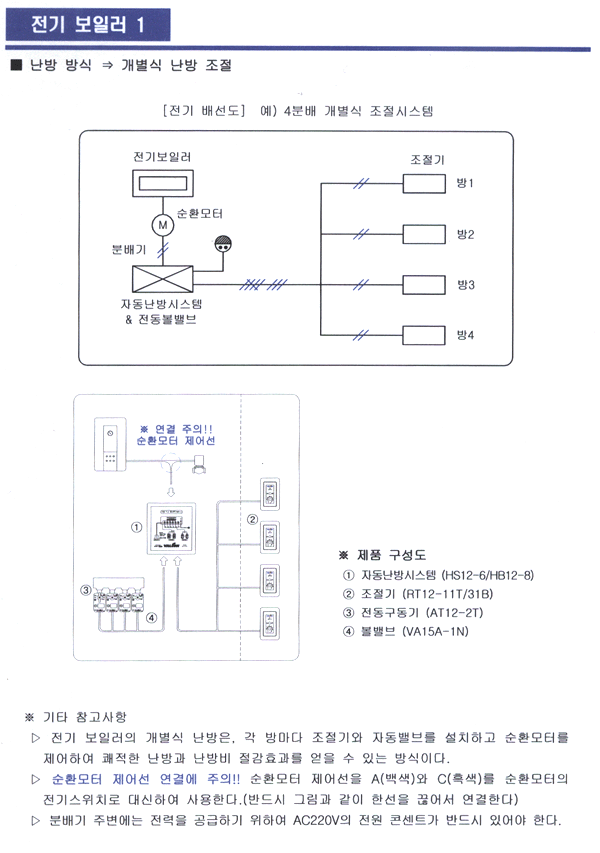

--밸콘 시스템은 과거와는 달리, 난방 조절을 세대당 한개의 실내온도조절기로 수행하는 것이 아니라 방마다
--따로따로 난방조절하는 방법입니다. 따라서 지역난방은 물론이고 단독 보일러를 사용하는 경우에는 난방이
--필요한 방에만 밸브가 열려 난방이 공급되며 모든 방의 난방이 필요치 않은 경우에는 자동으로 밸브가 모두
--닫히게 되며 보일러는 자동으로 가동을 정지합니다. 한개의 방이라도 난방이 필요해지면 다시 그 방의 밸브가
--열리면서 보일러는 가동이 되어 그 방만 집중 난방을 시키고 조기에 보일러를 자동으로 가동, 중지 시키므로 결국
--에너지를 절약하는 기술의 시스템입니다.

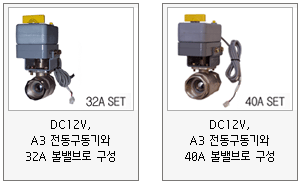

전동볼밸브는 여러가지 용도의 유체제어에 응용될 수 있다.

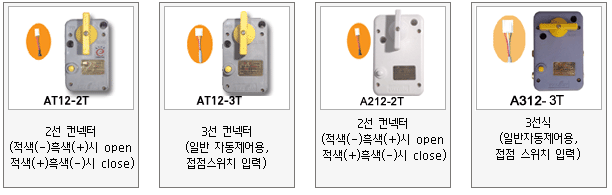

3선식으로 +,-, 신호선으로 구성되어 있는데 신호선과 -선에 스위치를 ON 시키면 열리고 OFF 시키면 닫히게 되는 제품과 2선식으로 +,-, 의 극성을 반대로 하여 ON/OFF 시키게 된다.
수동 스위치 조작은 물론 타이머, 온도조절기, 습도조절기등 제어기의 명령에 따라 구동되는 릴레이 접점에 구성 시키면 훌륭한 자동 유체 제어 장치가 되는 것이다.

※ 식물에 대하여 시간 맞취 물주기, 습도 조절용, 온도조절용
※ 산업 기계 및 공장 설비의 원격 유체 차단, 개방
※ 기타 유로의 원격 개방과 차단

밸콘 난방 시스템은 과거와는 달리, 난방 조절을 세대당 한개의 실내온도조절기로 수행하는 것이 아니라 방마다 따로따로 난방조절하는 방법입니다.

따라서 지역난방은 물론이고 단독 보일러를 사용하는 경우에는 난방이 필요한 방에만 밸브가 열려 난방이 공급되며 모든 방의 난방이 필요치 않은 경우에는 자동으로 밸브가 모두 닫히게 되며 보일러는 자동으로 가동을 정지합니다.

한개의 방이라도 난방이 필요해지면 다시 그 방의 밸브가 열리면서 보일러는 가동이 되어 그 방만 집중 난방을 시키고 조기에 보일러를 자동으로 가동, 중지 시키므로 결국 에너지를 절약하는 기술의 시스템입니다.


분류
정전의 방법
개선된 방법
적용처
제어방법
리퀴드(열팽창방법)
전동볼밸브시스템






.



특징
--열에 의한 동작으로 작동시간이 길면
--오차가 많으며 고장이 잦다
--밸브구동시간이 불가 3~4초이며
--외부조건(방)에 의해서만 동작
--동작 확인이 불가능 하다 --수동 및 자동겸용이므로 동작확인 가능
--실제온도와 실내온도에 오차가 있다 --방의 조건대로 동작하므로 실내온도
--제어가 매우 잘된다.
--전기식은 작동시킬때 순간전류가 많이
--흘러 전력 낭비가 심하며 위험하다
--(220V 사용 열팽창식 밸브)
--구동시 미세 전류(DC12V)만 소요되므로
--전력낭비가 없고 매우 안전하다.
--신도시 주민으로부터 작동이상으로 인한
--민원이 많이 발생하고 있다.(매스컴에서
--수차례 문제 제기)
--동작여부를 실제 눈으로 확인할수 있으며
--고장시는 수동조작이 가능하고 볼밸브는
--영구적으로 사용할수 있다.





.




특징
--보일러콘트롤러 한개로 전 주택을 제어
--증앙집중식 콘트롤러 한개만 설치하거나
--각방마다 콘트롤러를 설치하여 각방을
--원하는 조건대로 보일러가 동작함
--다른방에서 사용시 콘트롤러가
--있는곳에서 on시켜 주어야 한다.
--각방중 가장 높은 온도를 설정한 방
--기준으로 보일러가 동작하며 어떤
--방이라도 on이면 보일러는 동작한다
--또한 다른방과 온도조절을 달리하여
--제어할 수 없으며 꼭 제어를 하려면
--보일러실에 수동밸브를 잠거야 한다
--큰방이나 거실까지가서 보일러를 동작시킬
--필요가 없고 개별방에서 동작이 가능하다.
--만약 사용하지 않는 방의 밸브가 열려
--있으면 필요없는 연료낭비가 일어난다.
--사용하지 않는 방에 콘트롤러에서 버튼만
--눌러 줌으로써 제어가 가능하므로
--연료낭비가 없다.
--동파방지를 위해 밸브를 열어 둬야 한다. --주변온도가 5℃이하이면 자동으로 밸브가
--열려 동파를 방지시켜준다

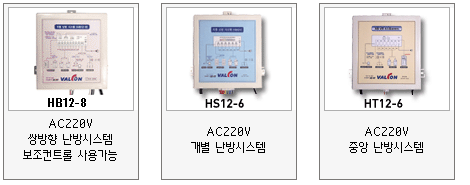

중앙 집중 난방자동조절기
방1~방6개 사용
분배구/전동구동기

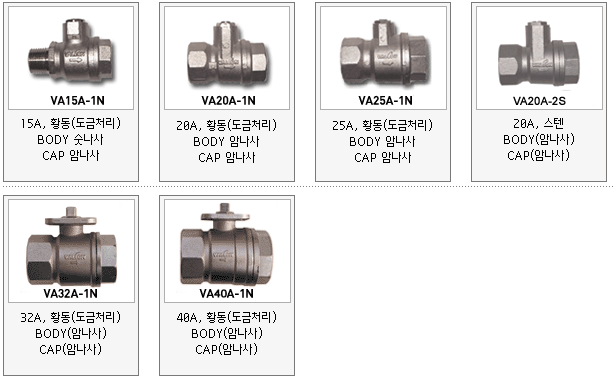

전동밸브
제어시스템
방1개~방6개 회로사용
전동구동기/전동밸브
