심야전력이란?
전력설비의 이용율을 향상시키고 에너지의 합리적사용을 유도하기 위하여 전기사용이 비교적 적은 밤 10(11)시부터 아침 8(9)시까지 (10시간)의 심야시간에 에너지 저장식 전기기기를 사용할 경우 적용하는 값싼 전기를 말합니다.





저 렴
  효율이 높고, 연료비가 저렴합니다.
  유지비가 저렴한 심야전기 사용이로 경제성이 우수합니다.

안 전
  유독가스 중독, 폭발, 화재의 염려가 거의 없습니다.
  2중 안전장치   ( ① 누전차단기 ② 온도과승 방지장치 )

쾌 적
  조작이 간편하고, 연료보충의 불편이 없습니다.

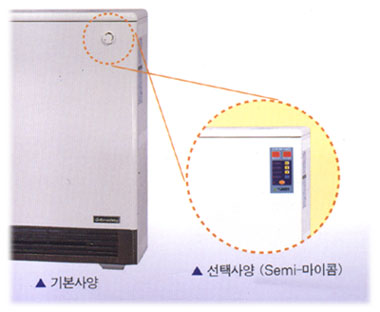

  Micom(인공지능)에 의한 콘트롤로서 한번 지정하여 사용한 온도는 조절기에 자동 입력되어 재사용시에도 실내온도를
  조절없이 사용가능합니다.

청 결
  연기, 그을음, 재 등이 발생하지않으므로, 발생되는 탁한 공기로부터 벗어나 아늑하고 청결한 실내 분위기를 창출합니다.

▶ 저렴한 전기요금(값싼 심야전력이용)

▶ 다양한 장소에 편리하게...
   · 학교, 강의실, 연구실, 도서관, 기숙사, 학원, 유치원, 오피스텔, One Room, 병원
    공공건물, 금융기관, 콘도, 별장, 가든, 사찰, 교회, 성당, 등 어느 곳에서도 편리하게
    사용하실 수 있습니다.

▶ 전기요금이 저렴하고 경제적입니다.
  · 심야전력은 주택용 전기의 약 1/4수준으로 매유 저렴합니다.






▶ 제품특징
  · 고열에 강한 인코로이드 Sheath Heater
  · 기본사양 삼상/단상 전용 방식
  · 전력밀도가 아주낮게 설계된 W형 히터
  · 전면 분해방식으로 설치 및 A/S가 쉽다.
  · 축열재(주성분 : 알루미늄, 규소, 마그네슘 산화물)
  · 단열재(고온에서 뛰어난 마이크롬 솜 및 세라크 울 사용)
  · 고급 칼라강판 채택
  · 축열효과를 최대한 향상시킨 구조설계
  · 2중 안전장치

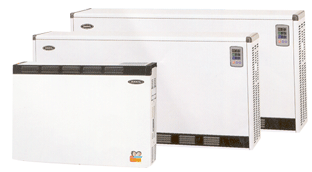

  · 슬림형(ON FAN) : ERH-1600N, 2400N


▶ 연료비 수준비교


 ▶ 제품 사양

                                                                                                (T) : 삼상 380V형임

구 분 슬림형(ON FAN) 송풍홴 부착형
모델명 ERH-1600(T) ERH-24OO(T) ERH-2400(T) ERH-3200(T) ERH-4000(T) ERH-4800(T ERH-5300(T) ERH-6000(T)
소비전력(KW) 1.6 2.4 2.4 3.2 4.0 4.8 5.3 6.0
사용전압(V) 단상 220V, 삼상 380V 단상 220V, 삼상 380V
외함규격(mm)
가로×세로×높이
717
×166×726
937
×166×726
742
×266×695
940
×266×695
1138
×266×695
1534
×266×695
1534
×266×695
1534
×266×695
난방면적(평) 1~3 2~4 2~4 4~5 5~7 6~8 7~9 8~10
축열시간(h) 10 10
축열재중량(kg) 48 72 75.6 113.4 151.2 189 226.8 226.8
축열재수량 8장
(4단×2줄
12장
(4단×3줄)
14장
(7단×2줄)
21장
(7단×3줄)
28장
(7단×4줄)
35장
(7단×5줄)
42장
(7단×6줄)
42장
(7단×6줄)
사용가능열량
(kcal/day)
13,760 20,640 20,640 27,520 34,400 41,280 45,580 51,600

* 난방면적은 사용장소의 단열상태등에 따라 차이가 있으므로 용량선정에 유의하십시오.

축열식 전기 온풍기는

◎ 청결난방
--전기를 연료로 사용하므로 연기나 --그을음이 생기지 않아 다른
--난방기기에 비해 깨끗합니다.

◎ 안전난방
--산소 결핍 현상이나 폭발의 위험성이 --없는 안전난방입니다.

◎ 알뜰난방
--자동온도조절 장치에 의해 방마다
--각각 온도조절이 가능하므로 --불필요한 연료손실이 없습니다.

◎ 간편난방
--별도의 연료를 저장하는 공간이 필요없으므로 좁은 공간에서도 설치가 가능합니다.

◎ 무공해난방
--산소 결핍 및 먼지나 냄새가 전혀 없으므로 공기가 오염되지 않고 인체에 해가 전혀 없습니다.

◎ 용도
--가정에서는 거실, 침실 및 수험생 공부방에 사용할 수 있습니다.
--사무실, 오피스텔, 학교, 병원등 업무장소의 난방에 아주 적합합니다.
--특히 난방설비가 노후된 건축물의 난방시설 개보수시 아주 적합합니다.



축열식 전기온풍기 제작 사양서

1. 종류별 규격

모 델 명
GRA-240
GRA-320
GRA-400
GRA-480
GRA-530
GRA-600
GMA-1000
소비전력
2.4KW
3.2KW
4.0KW
4.8KW
5.3KW
6.0KW
10.0KW
사용전압
1Ø 220V or 3Ø 380V
외함규격

(WxDxH)mm

781×263

×661

913×263

×661

1101×263

×661

1233×263

×661

1233×263

×747

1421×263

×747

1421×263

×1005

형    식
강제 송풍방식
시    간
축 열 시 간 (10HR)
축열재중량(kg)
98
122
159
183
220
264
396
제품 총 중량(kg)
134
167
213
244
285
330
566
유효축열량

(Kcal/日)

16,880
21,380
27,380
31,520
37,890
45,470
73,100
난방평수(평)
3~4
4~5
5~6
6~7
7~8
8~10
10~14

※ 난방평수는 실내요구온도 및 사용시간에 따라 달라질수 있음.

2. 안전장치

누전차단기(E.L.B)
-제품내장(side) 1Φ30A, 3Φ15A
축열량조절기

-1) 액체 팽창식
-2) 동작온도 : 240˚C~280˚C
-3) 4단 조절
-0 : 0˚C (OFF)
-I : 215˚C (33%)
-II : 430˚C (66%)
-III : 650˚C (100%)

온도과승방지기
-바이메탈식
-동작온도 : 100˚C~140˚C
송풍량조절판
-바이메탈식 (공기온도조절)
송 풍 구
-상향 45˚로 고정
실내온도조절기
-1) 동작범위 : 0˚C ~34˚C
-2) 센서 : 기체팽창식



3. 재질 및 사양

외함
o 재질 : 전기아연강도판(1.0T 미색분체도장 또는 베이지색함마톤도장)
o 외함온도 : 적정온도 이하를 유지함
  상부 75˚C 우측면 40˚C 전면 80˚C
  하부 40˚C 좌측면 70˚C 후면 75˚C
축열재
o 재질 : 마그네시아 벽돌(MgO 85% 이상)
o 비열 : 0.265Kcal/Kg˚C
o 내화온도 : 1920˚C
발열체
o 재질 : 인코로이 파이프 11mm 이하
o 형식 : 시이즈식 히터
단열재

o 세라크울부랑켓(Ceramic Blanket)
o 주성분 : Al2O3, SiO2, Fe2O3, TiO2, MgO, CaO...
o 테크노섬(Thenotherm) 주성분 : SiO2, TiO2, Al2O3
o 열전도율 : 0.028 Kcal/mh˚C (660˚C 기준)

단열재카바
o 재질 : AL COT (알루미늄 코팅강판)
o 세라크울 또는 카울로 보호하고 보온재의 가루가 날림을 방지하고 자연 방열을 최소화 시킴
송풍구
o 재질 : 내식성 전기아연도강판
송풍량조절판
o 송풍구의 적정 풍량온도를 유지하기 위하여 더운공기와 실내공기를 혼합하는 조절판
FAN MOTOR
o 특성 : 소음 35dB 이하 2단 속도제어 (rpm : 850~1400)
o 형식 : 단상 220V, 세딩코일 유도전동기
충격방지판
o 재질 : AL COT강판 (전면에 설치)
o 외부 충격으로부터 전면 단열재(테크노섬)을 보호함
