심야전기 온돌이란?
      야간시간(저녁 11시~아침9시)에 남아도는 전기를 열에너지로 바꾸어 저장하여 24시간 난방으로 사용하는 장치!


소비전력
     1평당 800W±5%



연료비(심야전기)

심야전기요금 : 1Kw당 겨울철 34.9 기타계절 29.4 (겨울철: 10~익년 3월, 기타계절: 4월~9월)


설치장소

원룸, 여관, 병원, 다세대주택, 전원주택, 기숙사, 요식업소, 복지시설, 유치원, 콘도, 오피스텔


설치비

 제1안 : 단열재 + 히타
      제2안 : 단열재 + 히타 + 쇄석(자갈)
      제3안 : 단열재 + 히타 + 쇄석(자갈) + 미장




심야전기 요금제도란?

심야시간대의 값싼 전기를 공급받아 축열,축냉하는 저장식 기기에 대하여 적용하는 전기요금 제도


이코노전기온돌 표준시공 구조도

번호 단위층별 명칭 적용소재 규격 단위
1 방습·보호층 아티론시트(1~2회) 0.3~0.6 mm
2 방습층 PE비닐(1회) 0.05이상 "
3 반사층 아티론은박시트(2~3회) 0.6~0.9 "
4 하부보온층 후포(담요:1회) 0.5이상 "
5 축열층 쇄석(자갈) 50~70 "
6 발열부 시즈히타 11¢
7 축열층 쇄석(자갈) 50~70 "
8 상부보온층 후포(담요:1회) 0.5이상 "
9 초벌,완결미장층 석분외시맨몰탈 30~40 "
10 표면층 장판 임의
    190~230 mm




이코노 전기온돌 권장장소
     음식점, 단독주택, 연립주택, 신개축, 다세대주택, 기숙사, 복지시설, 유치원, 콘도, 오피스텔, 호텔 등


이코노 전기온돌 특징
      다양성 -> 실내구조에 관계없이 설치가 쉽다, 개별 중앙집중식 난방이 된다.
      편리성 -> 온도조절을 자유로이 할 수 있어 사용이 편리하다, 연료를 사용하지 않으므로 외출시 편리하다.
      경제성 -> 반영구적 사용, 축열식이므로 열효율이 우수하고, 사후관리비가 없다.
      쾌적성 -> 연기, 냄새, 소음이 전혀없는 무공해 환경제품
      안전성 -> 가스나 기름보일러 같이 화재나 폭발의 위험성이 없다.






일반전기용 이코노온돌의 개요
일반전기용 이코노온돌은 편리함과 깨끗함 그리고 안전함과 반영구적인 내구성을 특징으로 하는 매설형 시즈히터(Sheath Heather)를
이용한 바닥난방 시스템입니다.
본 방식은 직접가열식 현열방식으로 필요할 때 원하는 온도로 바닥난방을 유지하면서 사용하는 방식으로서 설치 공간에 맞게 맞춤으로 생산된 제품을 적용현장에 손쉽게 설치하여 사용할 수 있으며 한번 설치하면 별도의 유지 관리가 필요없고 보일러처럼 별도공간 또한 필요 없으며 보일러나 패널방식 등과 비교했을 때 제품의 구조특성 및 소재특성상 내구수명에 있어서 비교될 수 없을 정도로 현저한 차이가 있는 우수한 온돌방식입니다.
결과적으로 이코노온돌 시스템은 쾌적한 난방환경을 조성할 수 있는 새로운 개념의 온돌난방 시스템입니다.


일반전기용 이코노온돌의 단층구조도

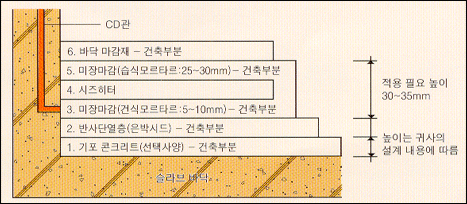

번호 단위층별 명칭 적용소재 규격 단위
1 슬라브바닥
2 단열층 기포 콘그리트 선택사항
3 반사단열층 아티론(은박시드) 3 mm
4 미장마감층 건식모르타르 5~10 mm
5 미장마감층 습식모르타르 25~30 mm
6 마감재




일반전기용 이코노온돌의 특징

1. 전통문화 온돌인 두한족열 방식으로 우리 정서에 가장 적합하다.
    2. 별도의 보일러가 필요없고 난방장소에서 직접가열 및 방열이 이루어지므로 열 손실이 거의 없다.
    3. 겨울철에 동파의 염려가 없고 구조가 간단하므로 잔 고장이 거의 발생하지 않는다.
    4. 온수순환 등 기계장치가 없어 잔 고장이 없고 별도의 유지관리가 필요없어 편리하다.
    5. 최첨단 실내온도 조절기의 채택으로 사용이 매우 편리하며, 연료를 보충할 필요가 없다.
    6. 온도조절기를 통하여 방열량을 적절하게 조절할 수 있어 효율적이고 사용에 편리하다.
    7. 청정 에너지인 전기를 사용하기 때문에 냄새나 매연이 없고, 실내 온도를 일정하게 유지할 수 있어 쾌적하다.
    8. 전기를 사용하므로 유독가스에 의한 중독 및 폭발, 화재의 염려가 전혀 없어 안전하다.
    9. 필요에 따라 필요한 바닥부위만을 선택적으로 난방 할 수 있으므로 불필요한 열손실이 없어 경제적이다.
   10. 적용장소의 조건에 맞게 규격화 되어 생산되므로 설치가 간편하며 패널과 같은 간이시설 제품이 안고 있는 취약
        한  내구성 및 견고하지 못한 단점이 완벽하게 보완되어 경제적이다.
   11. 설치장소에 제한을 받지 않고 폭넓게 적용할 수 있다.


이코노온돌의 특징
    1. 재질이 SUS304(0.6T이상)로 부식이 되지 않아 반영구적입니다.
    2. 미장할 수 있기 때문에 마감작업시 편리합니다.
    3. 직병력식이기 때문에 이상이 있을 경우 이상부분만 작동이 안되고 그 외의 다른 부분은 정상적으로 작동이 됩니다.
    4. 적용장소에 맞추어 가격별로 주문제작이 가능합니다.
    5. 하자율은 조절기부분에서 3%정도 고장율을 가지고 있습니다.
    6. 미장마감을 하기 때문에 바닥 견고성 그대로 사용할 수 있습니다.
    7. 하자시에는 바닥을 뜯어야 합니다.


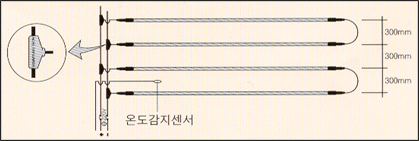

이코노온돌의 시공단면 상세도와 배선도

이코노전기온돌 권장 장소
      음식점, 숙박업소, 기숙사, 임대시설, 발코니, 오피스텔 등
   - 이코노전기온돌은 까다롭기로 소문난 일본에 수출되는 제품입니다.
   - 이코노전기온돌은 발코니온돌용으로도 품질을 인정받아서 삼성물산, 현대건설, 성운아파트 등 아파트 발코니에
     적용된 제품입니다.




이코노전기온돌의 규격(2개봉 1조)


No 규 격 전기저항(Ω) 전압 소비전력(W) 관체
축열식심야전기 현열식일반전기 축열식심야전기 현열식일반전기
1 ¢11×3000mm 121.0 193.6 220V 400 250 SUS304 27종
2 ¢11×2800mm 129.4 206.8 220V 374 234 SUS304 27종
3 ¢11×2500mm 145.3 232.6 220V 333 208 SUS304 27종
4 ¢11×2000mm 181.2 289.8 220V 267 167 SUS304 27종
5 ¢11×1500mm 242.0 387.2 220V 200 125 SUS304 27종
6 ¢11×1000mm 363.9 583.1 220V 133 83 SUS304 27종

* 축열식 심야전기 : 800W/평 * 현열식 일반전기 : 500W/평

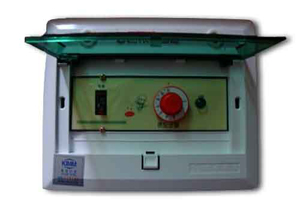

온돌조절기

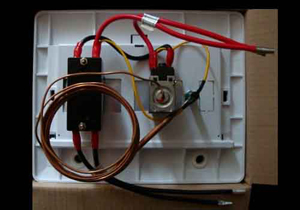

기계식 온도조절기 : 판매.보수용으로사용



▶ 내함사이즈 230(W) * 180(H) * 70(D)

▶기계식 조절기를 교체시에는 1차전선과 부하전선은 재결선하고

기계식온도조절기는 센스(가는 동파이프로 되어있슴)는

교체를 할 수 없기 때문에 조절기와 붙어있는 센서를 뻰치 또는

롱로이즈를 이용하여 탈착하여 교체용 온도조절기에 끼우고

기존에 센스를 그대로 이용가능합니다

▶과열 센스가 없음

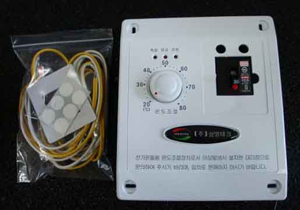

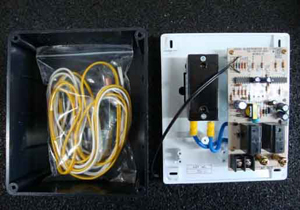

아날로그형 1회로 온도조절기



▶ 온도범위 : 20℃ ~ 80℃ (온도범위 변경가능)

▶ 입력전원 : AC 85V ~ AC 265V (SMPS 방식)

▶ 회로수 : 1회로 개별

▶ 허용전류 : 1난방 * 18A

▶ 부하용량 : 4KW

▶ 시공형태 : 매립형 (속함)

▶ 내함사이즈 : 145(W) X 170(H) X 70(D)

▶ Display Type : 다이알 (현재온도,설정온도 설정 ) , LED(상태표시)

▶ Processor Type : 센서방식 (NTC 5KΩ)

▶ Option #1 : 과승센서 (선택사양) / 누전차단기(30A) 부착

▶ Option #2 : 에러 발생시 원인표시기능 (LED 점등) 출력차단

▶ Option #3 : 차단기 변경가능(50A)

센스 결선시유의사항

1)노랑센서전선은 온도조절기하부 왼쪽 단자에결속

2)백색센서전선은 온도조절기 상부검정색 전선과결속





아날로그형 다회로 온도조절기



▶ 온도범위 : -20℃ ~180℃ (온도범위 변경가능)

▶ 입력전원 : AC 85V ~ AC 265V (SMPS 방식)

▶ 회로수 : 3회로 ~ 21회로 세트 (단상, 3상)

▶ 허용전류 : 각 회로 *18A

▶ 부하용량 : 4KW

▶ 시공형태 : 매립형

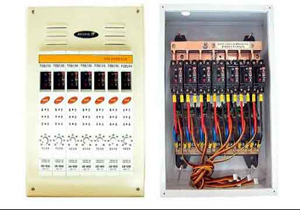

▶ 내함사이즈 : 300(W) X 400(H) X 110(D) 7 회로 속함

                     580(W) X 400(H) X 110(D) 14회로 속함

                     860(W) X 400(H) X 110(D) 21회로 속함

▶ Display Type : 고휘도 FND (현재온도,설정온도 표시 ) , LED(상태표시)

▶ Processor Type : 센서방식 (NTC 5KΩ) / 타이머 설정가능

▶ Option #1 : 과승 센서 (선택사양)

▶ Option #2 : 에러발생시 ( 에러 메시지 발생 , 출력차단)

▶ Option #3 : 각 회로 전원 입력 부 30A 누전차단기
