HOME 태양광전기에너지 태양광발전시스템




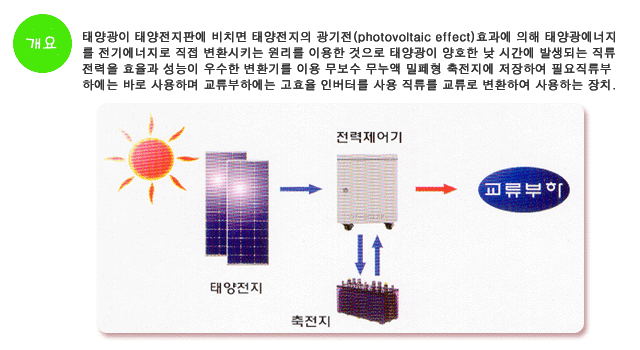

직류부하 발전시스템은 지하매설 배관의 정전 부식 방지시스템, 통신시스템 비상시나 기후변화에 의한 재해발생 및 병원 응급시설 전원 등 사용전원을 사용할 수 없을 때 사용되는 전원으로 사용되는 시스템
구성도

시스템 용량
DC12V 100Ah DC12V 200Ah
DC24V 100Ah DC24V 200Ah
DC48V 100Ah DC48V 200Ah



낙도, 산간벽지 별장 독립가옥등 한전 계통전원의 공급이 어려운 지역의 전원공급 시스템

구성도

시스템 용량
단상 1KW ~ 15KW
삼상 10KW ~ 50KW



낙도, 산간벽지 별장 독립가옥등 한전 계통전원의 공급이 어려운 지역으로 풍량이 풍부한 지역에는 풍력발전기를 연결 하며, 디젤발전기도 연결하여 하이브리드 형으로 전원을 공급하는 시스템.
풍력발전기 풍력을 이용하여 주야로 발전을 한다 출력은 풍속과 풍양에 의해 결정되면 폭풍등 정격이상의 풍속에서는 정지하여 보호를 한다.
엔진발전기 경유나 휘발유를 연료로 하는 엔진형 발전기로 출력은 다양하다.


구성도


시스템 용량
단상 1KW ~ 15KW
삼상 10KW ~ 50KW



태양전지로부터 발전된 전력을 계통연계 인버터를 통하여 한전과 계통을 연계하는 시스템으로 축전기가 필요 없으며 피크부하 절감용으로 최적이며 사용하고 남는 전력은 한전계통에서 구매한다.
구성도

시스템 용량
단상 3KW ~ 15KW 삼상 10KW ~ 300KW




가. 태양전지판(Solar Module)
- 태양전지판은 완전 방수형으로 구조는 강한 태풍등 자연 재해에 견딜 수 있고 온도의 변화에도 강하여 특성이나 구조에 변함이 없다.
-태양전지의 수명은 파손되지 않으면 반영구적이다.
모델명 S-90 S-135 S-180 P-80 P-120 P-160
정격최대출력(Wp) 90 135 180 80 120 160
최대동작전압(V) 17.8 26.6 35.6 17.2 25.8 34.5
최대동작전류(A) 5.05 5.05 5.05 4.64 4.64 4.64
개 방 전 압 (V) 22.3 33.5 44.6 21.5 32.3 43.0
단 락 전 류 (A) 5.68 5.68 5.68 5.30 5.30 5.30
치수(mm) (L) 815 1195 1580 815 1195 1580
(W) 802 802 802 802 802 802
(D) 50 50 50 50 50 50
셀 효 율 (%) 16.2 13.7


나. 인버터(Inverter)
- 태양전지로부터 입력되는 직류전력을 교류력으로 변환시켜 부하에 공급하거나 상용계통에 공급하는 전력제어장치로 일반주택이나 중소규모 빌딩용의 태양광발전 시스템에 사용.
모델명 단상 1~15KVA 삼상 10~100KVA
최대동작전압 DC 350V DV 350V
입력전압변동범위 DC 280~430V DC 280~430V
전력변환방식 PWM 방식 PWM 방식
정격출력전압 AC 220V AC 380/220V
정격출력주파수 60Hz 60Hz
주파수변동율 계통선 동기 계통선 동기
출력전류왜율 3%이하(정격부하) 3%이하(정격부하)
부하역율 0.95이상 0.95이상
과부하능력 정격부하 110% 5분 정격부하 110% 5분
효 율 90%이상 90%이상


다. 축전지(Super hybrid battery)
- 저율방전특성우수, 자기방전이 극히 적은 구조로 장수명과 높은 신뢰성 보장.
- 방폭구조, 투명전구로 액면관찰 용이, 보수간격이 고정형 전지 대비 5배로 거의 무보수.
모델명 공칭전압
(DC V)
공칭용량(Ah) 치 수(m) 중 량
(KG)
500HR 10HR 길이 높이
SPC 170 2 170 115 120 170 377 12
SPC340 2 340 230 195 170 377 21
SPC 450 2 450 300 285 170 377 29
SPC 680 2 680 460 390 170 377 41
SPC 900 2 900 600 515 170 377 56
SPC 1350 2 1350 905 515 280 377 65
SPC 1580 2 1580 1060 653 280 417 107
SPC 2030 2 2030 1360 653 280 417 118
SPC 2250 2 2250 1505 653 280 417 123
SPC 2700 2 2700 1810 653 280 417 133
